login ke OLT : display ont autofind all
Sabtu, 02 Desember 2017
kali ini akan di share cara mengganti S/N ont tanpa harus merubah konfigrusai layanan
cara ini di gunakan saat ada trouble di sisi ONT sehingga harus mengganti dgn ont yang baru :
GPON00-D-KL(config)#inte
GPON00-D-KL(config)#interface gp
GPON00-D-KL(config)#interface gpon-on
GPON00-D-KL(config)#interface gpon-onu_0/10/4:1
GPON00-D-KL(config-if)#registration-method sn .....

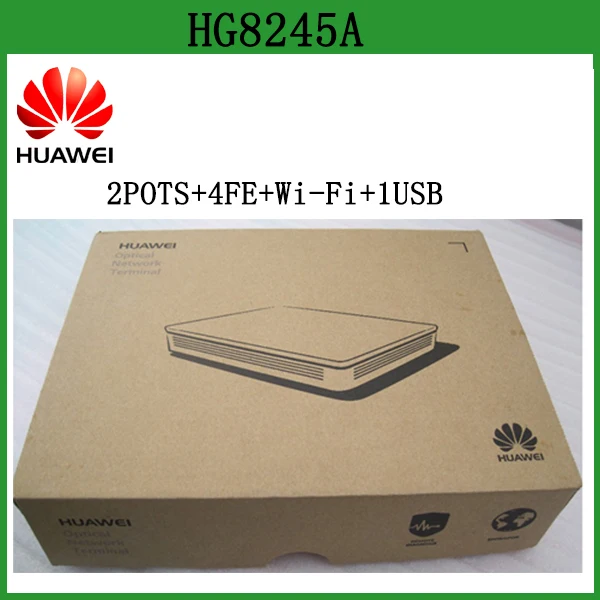

REGISTER ONT HUAWEI HG8245A DI GPON ZTE C300
Pada saat ini TELKOM sudah memakai banyak produsen luar untuk mendistribusikan akses data ke pelanggan dengan jalur Fiber Optik, dibutuhkan OLT dan ONU agar data dapat distribusikan sesuai dengan layanan yang dibutuhkan. berikut beberapa vendor yang ikut serta dalam penegembangannya khususnya di jalur Fiber Optik yaitu ZTE, HUAWEI, Alcatel Lucent. Saya juga masih bingung kenapa TELKOM memakai beberapa vendor di tempat dan kota yang berbeda. Tetapi bukan itu yang kita ingin bahas melainkan sesuatu yang jadi pertanyaan saya “APAKAH BISA ONT DENGAN VENDOR BERBEDA HIDUP DI OLT DENGAN VENDOR BERBEDA?” jawabannya “BISA!”.
Disini saya ambil contoh 2 vendor yaitu ZTE dengan HUAWEI, saya menggunakan ONT HUAWEI HG8245A dan saya sambungkan dengan pasif spliter yang menuju ke OLT GPON ZTE C300. berikut langkah yang harus dilakukan
1. Pastikan ONT HUAWEI terpasang dengan benar dan hidupkan tombol power, hingga indikator pon berkedip hijau.
2. Kemudian masuk ke OLT GPON ZTE berikut perintahnya :
ZXAN#
ZXAN#configure terminal
Enter configuration commands, one per line. End with CTRL/Z.
-masuk ke config GPON
——————————————-
ZXAN(config)#show onu-type gpon
Onu type name: ZTE-F601
Pon type: gpon
Description: 1ETH
Max tcont: 8
Max gemport: 32
Max switch per slot: 8
Max flow per switch: 8
Max iphost: 2
Service ability N:1: support
Service ability 1:M: support
Service ability 1:P: support
WiFi mgmt via non OMCI: disable
Omci send mode: async
Default multicast range: none
Onu type name: ZTE-F621
Pon type: gpon
Description: 6ETH, 4E1
Max tcont: 8
Max gemport: 32
Max switch per slot: 8
Max flow per switch: 8
Max iphost: 2
Service ability N:1: support
Service ability 1:M: support
Service ability 1:P: support
WiFi mgmt via non OMCI: disable
Omci send mode: async
Default multicast range: none
“““““““dan seterusnya… (CTRL+Q)
-untuk melihat type ONT berapa saya yang bisa di register, tidak ada vendor HUAWEI terdeteksi. Perlu membuat type baru agar ONT HUAWEI dapat dikenal oleh GPON ZTE. perintah berikutnya “membuat type baru”
————————————————
ZXAN(config)#pon
-masuk ke PON interface
ZXAN(config-pon)#
ZXAN(config-pon)#onu-type HUAWEI-HG8245A gpon description 4ETH,2POTS,WIFI max-tcont 40 max-gemport 255 max-switch-perslot 32 max-flow-perswitch 200 max-iphost 5
– Perintah ini untuk membuat Type baru di GPON ZTE dengan parameter sebagai berikut:
Onu type name: HUAWEI-HG8245A
Pon type: gpon
Description: 4ETH,2POTS,WIFI
Max tcont: 40
Max gemport: 255
Max switch per slot: 32
Max flow per switch: 200
Max iphost: 5
Service ability N:1: support
Service ability 1:M: support
Service ability 1:P: support
WiFi mgmt via non OMCI: disable
Omci send mode: async
Default multicast range: none
– setelah perintah di atas dimasukkan , sekarang bisa dicek dengan perintah berikut:
ZXAN(config)#show onu-type gpon
Onu type name: HUAWEI-HG8245A
Pon type: gpon
Description: 4ETH,2POTS,WIFI
Max tcont: 40
Max gemport: 255
Max switch per slot: 32
Max flow per switch: 200
Max iphost: 5
Service ability N:1: support
Service ability 1:M: support
Service ability 1:P: support
WiFi mgmt via non OMCI: disable
Omci send mode: async
Default multicast range: none
Onu type name: ZTE-F601
Pon type: gpon
Description: 1ETH
Max tcont: 8
Max gemport: 32
Max switch per slot: 8
Max flow per switch: 8
Max iphost: 2
Service ability N:1: support
Service ability 1:M: support
Service ability 1:P: support
WiFi mgmt via non OMCI: disable
Omci send mode: async
Default multicast range: none
“““““““““dan seterusnya… (CTRL+Q)
-Perintah tersebut digunakan untuk melihat tipe ONT yang dapat diregister, sekarang ONT HUAWEI sudah dapat diregister dengan perintah berikut
———————————————
ZXAN(config)#show gpon onu uncfg
OnuIndex Sn State
———————————————————————
gpon-onu_1/8/2:1 HWTC7473DC28 unknown
gpon-onu_1/12/8:1 ZTEGC044FFFA unknown
gpon-onu_1/15/1:1 ZTEGC0448917 unknown
-perintah ini berfungsi untuk melihat ONT yang belum diregister dan mendeteksi ONT berada di port berapa, ada 2 vendor yang terdeteksi yaitu HWTC dan ZTEGC namun disini saya akan mencoba meregister ONT HUAWEI, lanjut ke perintah berikutnya
———————————————
ZXAN(config)#interface gpon-olt_1/8/2
ZXAN(config-if)#
-masuk ke interface OLT 1/8/2
ZXAN(config-if)#onu 1 type HG8245A sn HWTC7473DC28
.[Successful]
ZXAN(config-if)#
-ONT HUAWEI HG8245A berhasil di register dengan kondisi indikator di ONT LED PON menyala stabil
ZXAN(config-if)#exit
-keluar dari interface OLT
ZXAN(config)#interface gpon-onu_1/8/2:1
ZXAN(config-if)#
-masuk ke interface PORT yang telah diregister, dan menyiapkan besar bandwith dan VLAN yang akan digunakan disini saya menggunakan VLAN 3121 sebagai speedy dan VLAN 841 sebagai VOIP SIP. masukkan script berikut:
tcont 1 name Speedy profile UP-1M
tcont 2 name VOIP profile UP-1M
gemport 1 name Speedy unicast tcont 1 dir both queue 1
gemport 1 traffic-limit downstream DOWN-10M
gemport 2 name GEM-VOIP unicast tcont 2 dir both queue 1
gemport 2 traffic-limit downstream DOWN-1M
switchport mode hybrid vport 1
switchport vlan 3121 tag vport 1
switchport mode hybrid vport 2
switchport vlan 841 tag vport 2
port-location format dsl-forum vport 1
pppoe-plus enable vport 1
– kemudian keluar dari interface PORT ONU di OLT
ZXAN(config-if)#exit
ZXAN(config)#
– masuk ke interface PON ONU (ONT HUAWEI)
ZXAN(config)#pon-onu-mng gpon-onu_1/8/2:1
– dan masukkan script berikut
flow 2 switch switch_0/1
flow mode 1 tag-filter vid-filter untag-filter discard
flow mode 2 tag-filter vid-filter untag-filter discard
flow 1 priority 0 vid 3121
flow 2 priority 0 vid 841
gemport 1 flow 1
gemport 2 flow 2
switchport-bind switch_0/1 iphost 1
switchport-bind switch_0/1 iphost 2
ip-host 2 dhcp-enable true ping-response true traceroute-response true
onu-vlan iphost 1 up-mode add up-prio 0 up-vid 3121 down-mode transparent
vlan-filter-mode iphost 1 tag-filter vid-filter untag-filter discard
vlan-filter-mode iphost 2 tag-filter vid-filter untag-filter discard
vlan-filter iphost 1 priority 0 vid 3121
vlan-filter iphost 2 priority 0 vid 841
– keluar dari interface dan save
ZXAN(gpon-onu-mng)#exit
ZXAN(config)#exit
ZXAN#write
Setelah meregister ONT, sekarang ONT HUAWEI HG8245A sudah dapat di seting melalui web browser dengan langkah berikut : Konfigurasi ONT Huawei (HG8245A)
Jumat, 01 Desember 2017
KONFIGURASI INTERNET | USEETV | VOIP ONT ZTEG-660
Berikut Hi akan share cara konfig ont zteg-f660 untuk layanan inetrnet | iptv | voip
setelah login ke menu interface ssuaikan dgn langkah dibawah ini :
interface gpon-onu_1/4/3:1
name HOMEINDI
description ALAMAT PELANGGAN
tcont 2 name VOIP profile UP-1M
tcont 3 name SPEEDY profile UP-768K
tcont 4 name IPTV profile UP-1M
gemport 2 name VOIP unicast tcont 2 dir both
gemport 2 traffic-limit downstream DOWN-1M
gemport 3 name SPEEDY unicast tcont 3 dir both
gemport 3 traffic-limit downstream DOWN-1536K
gemport 4 name IPTV unicast tcont 4 dir both
gemport 4 traffic-limit downstream DOWN-10M
switchport mode hybrid vport 3
switchport vlan 999 tag vport 3
switchport mode hybrid vport 4
switchport vlan 110-111 tag vport 4
switchport mode hybrid vport 2
switchport vlan 611 tag vport 2
port-location format dsl-forum vport 3-4
pppoe-plus enable vport 3
igmp fast-leave enable vport 4
exit
pon-onu-mng gpon-onu_1/4/3:1
voip protocol sip
flow 2 switch switch_0/1
flow 3 switch switch_0/1
flow 4 switch switch_0/1
flow mode 2 tag-filter vid-filter untag-filter discard
flow mode 3 tag-filter vid-filter untag-filter discard
flow mode 4 tag-filter vid-filter untag-filter discard
flow mode 255 tag-filter vid-filter untag-filter discard
flow 2 priority 0 vid 611
flow 3 priority 0 vid 999
flow 4 priority 4 vid 110
flow 255 priority 4 vid 110
gemport 2 flow 2
gemport 3 flow 3
gemport 4 flow 4
switchport-bind switch_0/1 iphost 1
switchport-bind switch_0/1 iphost 2
vlan-filter-mode ethuni eth_0/3 tag-filter vid-filter untag-filter discard
vlan-filter ethuni eth_0/3 priority 0 vid 708
onu-vlan ethuni eth_0/3 up-mode add up-prio 0 up-vid 708 down-mode transparent
ex-vlan ethuni eth_0/4 input-tpid 0x8100 output-tpid 0x8100 down-mode inverse-upstream
ex-vlan-table ethuni eth_0/4 rule untag treat AddTag110
ex-vlan flow 4 input-tpid 0x8100 output-tpid 0x8100 down-mode inverse-upstream
ex-vlan-table flow 4 rule TagWith110 treat ChgTagTo111
pppoe 1 nat enable user 131XXXXXXXXXX@telkom.net password 12345678
vlan-filter-mode iphost 1 tag-filter vid-filter untag-filter discard
vlan-filter-mode iphost 2 tag-filter vid-filter untag-filter discard
vlan-filter iphost 1 priority 0 vid 708
vlan-filter iphost 2 priority 0 vid 851
sip-agent 1 proxy-server telkom.net.id outbound-proxy 10.0.0.10 primary-dns 0.0.0.0 tcp
udp-port 5060 host 2
sip-agent 1 rereg-starttime 3
sip-user pots_0/1 sip-agent 1 user-aor +62212345678 username +62212345678@telkom.net.
id password 12345678
dhcp-ip ethuni eth_0/4 from-internet
exit
selamat mencoba
HI|
KONFIG - INET | USEETV | VOIP ONT ZTEG-F609
Berikut Hi akan share cara konfig ont zteg-f609 untuk layanan inetrnet | iptv | voip
silahkan ikut langkah di bawah ini :
interface gpon-onu_1/2/7:10
name HOMEINDI
description ALAMAT USER HOMEINDI
tcont 1 name VOIP profile UP-1M
tcont 2 name SPEEDY profile UP-1536K
tcont 3 name USEETV profile UP-512K
gemport 1 name VOIP unicast tcont 1 dir both
gemport 1 traffic-limit downstream DOWN-1M
gemport 2 name SPEEDY unicast tcont 2 dir both
gemport 2 traffic-limit downstream DOWN-15360K
gemport 3 name USEETV unicast tcont 3 dir both
gemport 3 traffic-limit downstream DOWN-6M
switchport mode hybrid vport 1
switchport mode hybrid vport 2
switchport mode hybrid vport 3
service-port 1 vport 1 user-vlan 581 vlan 581
service-port 1 description VOIP
service-port 2 vport 2 user-vlan 807 vlan 807
service-port 2 description SPEEDY
service-port 3 vport 3 user-vlan 111 vlan 111
service-port 3 description USEETV
port-location format dsl-forum vport 2
dhcp-option82 enable vport 1
pppoe-plus enable vport 2
exit
-----------------------------------------------------------------------------------------
pon-onu-mng gpon-onu_1/2/7:10
service VOIP gemport 1 vlan 581 -----> vlan voip
service SPEEDY gemport 2 vlan 807 ---> vlan inet
service USEETV gemport 3 vlan 111 ---> vlan useetv
voip protocol sip
voip-ip mode dhcp vlan-profile batchVlan851 host 2
wan-ip 1 mode pppoe username 131XXXXXXXX@telkom.net password 12345678 vlan-profile wa
n708 host 1
sip-service pots_0/1 profile sipprofile userid +622604240143 username +62212345678@tel
kom.net.id password 12345678 media-profile mediaprofile
vlan port eth_0/4 mode hybrid def-vlan 111
dhcp-ip ethuni eth_0/4 from-internet
multicast vlan add vlanlist 110
multicast vlan tag-strip port eth_0/4 enable
wan 1 service internet host 1
exit
selamat mencoba
HI|
Layanan VPN IP
Pernah dengar VPN IP ??? VPN IP merupakan salah satu jenis layanan service yang ditawarkan oleh Telkom telkom sebagai media komunikasi data perusahaan antara kantor pusat ke kantor cabang. VPN IP atau biasa disebut dengan MPLS adalah layanan komunikasi data any to any connection berbasis ip multi protocol label switching (MPLS).Layanan ini sebagai solusi pertukaran data secara cepat antar Induk perusahaan ke beberapa anak perusahaannya.
Layanan ini tergolong cukup mumpuni, karena layanan ini bisa digunakan untuk komunikasi Data,Voice maupun Video. Pada perusahaan perusahan biasanya layanan ini digunakan untuk akses aplikasi ataupun data base dari Server (BackHaul) ke cabang-cabang lain yang ada di seluruh indonesia.
Layanan ini sudah terdeliver hampir diseluruh Wilayan Indonesia dengan asumsi daerah tersebut terjangkau oleh jaringan line telfon . tetapi jika ada suatu wilayah yang belum tercover oleh line telfon dari telkom dan ingin berlangganan maka dari telkom akan menyediakan Koneksi lain dengan menggunakan VSAT.
Seiring perkembangan Jaman Link VPN IP sudah tidak lagi mentok di BW 2 MB, Untuk sebelumnya link ini BW terbatas hanya 2MB karena jalur koneksi yang digunakan masih menggunakan kabel tembaga. Dimana kabel tembaga hanya support sampai BW 2 MB saja. Sekarang ini Telkom sudah menggunakan FO sebagai jalur nya sehingga bisa dibilang kecepatannya tak terbatas. Tinggal kuat-kuat aja perusahaan untuk membayar sewa BW nya.
Untuk konfigurasinya juga link ini tergolong cukup mudah karena dari segi ip maupun routing sudah disiapkan oleh telkom, sehingga dari pelanggan tinggal melakukan konfigurasi disisi CPE (Router Customer). Dari telkom juga menyediakan routernya jika memang dari pelanggan tidak mau repot-repot melakukan konfigurasi.
Mungkin itu saja yang bisa sharing ke rekan-rekan semua semoga bisa membantu teman-teman yang membutuhkan informasi tentang link VPN IP Telkom. Tetapi jika ada yang mau ditanyakan bisa langsung ja koment disini, semoga saya bisa membantu. Pada artikel selanjutnya saya akan sharing teantang bagaimana pengecekan link VPN IP
VPN IP MPLS adalah layanan komunikasi data any to any connection berbasis ip multi protocol label switching (MPLS). Layanan ini memiliki kelebihan dibandingkan dengan layanan komunikasi data melalui leased line maupun layanan vpn berbasis frame relay.
VPN IP digunakan untuk merealisasikan CoS dimana pelanggan dapat mengimplementasikan aplikasinya baik berupa aplikasi yang delay senitive, mission critical maupun non mission critical pada satu platform jaringan privat IP MPLS. Beberapa kelebihan yang dapat disediakan oleh VPN IP sebagai berikut:
Multiservices Offering (Data, Voice dan Video; support banyak aplikasi bisnis:ERP, CRM, etc; multiple access/last mile independent)
Provisioning Scalability (Fleksibel, pengembangan jaringan bertahap, Mudah dan cepat melakukan Rekonfigurasi/ tidak diperlukan konfigurasi any to any , Lingkup nasional POP)
Manageability (End to End Manageable, NMS untuk monitoring, User Friendly, berbasis web (real time) reporting
Cost Saving Opportunity (price tidak tergantung jarak, CPE terintegrasi, tidak diperlukan banyak pegawai terlatih )
FAQ TELKOMLink VPN IP 1. Apa perbedaannya dengan Layanan TELKOMLink lain ? Koneksi dalam VPN IP bukan merupakan sirkit-sirkit yang dibangun dari suatu titik ke titik lain, sehingga tidak distance sensitive, melainkan berupa keanggotaan dalam suatu cloud network, sehingga setiap titik yang dibangun secara default akan terhubung ke semua titik dalam cloud tersebut. CoS dalam VPN IP juga berbasis keanggotaan dalam cloud tersebut, berbeda dengan VPN Gold yang diabngun dengan memisahkan sirkit virtualnya. 2. Berapa speed yang bisa disupport ?
64 Kbps รข€� 2 Mbps dengan kelipatan 64 Kbps 3. Berapa paket layanan yang tersedia ? Ada enam paket layanan yang tersedia yang dibedakan atas porsi bandwidth tiga QoS yg tersedia. Penjelasan lebih detil silakan menghubungi Account Mananger TELKOM. 4. Ada berapa QoS dalam VPN IP ? TELKOM mengelompokkan jenis aplikasi dalam tiga jenis : Interaktif, Gold, dan Silver. Interaktif untuk aplikasi VoIP dan Vicon, Gold untuk aplikasi Database Client Server (seperti SAP, BAAN), dan Silver untuk non critical data (seperti email, web). Masing-msaing jenis aplikasi memerlukan tingkat layanan (QoS) yang berbeda. 5. Perangkat apa yang perlu disiapkan ? Untuk mendeliver layanan ini, TELKOM akan menyediakan modem (termasuk dalam biaya PSB) yang dipasang di setiap site pelanggan. Router akan disediakan TELKOM bekerjasama dengan Mitra TELKOM (tidak termasuk dalam biaya PSB), sehingga pelanggan cukup menyediakan LAN konfigurasi (seperti Hub, Switch, Cabling, Server) 6. Apakah bisa digunakan untuk voice ? Bisa. Dengan memilih paket yang sesuai, MPLS akan menjamin paket voice yang dilewatkan akan di perlakukan dengan treatment khusus, sehingga standar-standar kualitas suara bisa terjaga. 7. Apakah bisa digunakan untuk internet ?
Bisa, dengan menghubungkannya ke gateway internet. 8. Siapa sajakah yang bisa memanfaatkan layanan ini ?
Layanan ini dapat digunakan oleh :
Perusahaan yang memiliki banyak cabang dan menyebar.
Perusahaan yang memiliki konfigurasi network multi hub/full mesh.
Perusahaan yang menjalankan multi aplikasi.
Perusahaan yang memilih outsourcing untuk pengaturan network nya.
Keunggulan
Mampu mengimplementasikan QoS (Quality of Service), yaitu pelanggan dapat menggunakan berbagai jenis aplikasi baik berupa aplikasi yang Delay Sensitive, Mission Critical maupun Non Mission Critical pada satu platform jaringan privat IP MPLS.
Layanan multi service, baik layanan data, video maupun suara. Mendukung berbagai macam aplikasi bisnis : seperti ERP, CRM. Dapat dengan mudah diintegrasikan dengan internet. Memiliki keragaman akses last mile ( dial up, dedicated maupun wireless).
Skala Provisioning yang fleksibel. Mudah jika ingin menambah lokasi dan aplikasi baru. Kemudahan membangun jaringan dari kecil ke besar (gradual migration). Sederhana dan cepat untuk mengkonfigurasi ulang (tidak membutuhkan ‘site to site configuration’ ). POP Nasional.
Pengendalian yang mudah. End to end manageable. NMS tunggal. Mudah digunakan (user friendly). Laporan berbasis web (real time).
Peluang Penghematan Biaya. Tarif tidak berdasarkan jarak. CPE dikelola oleh TelkomMengurangi ketergantungan pada SDM yang ahli (diserahkan pada provider)
Klasifikasi Layanan
Manajemen Router
Managed Router. Adalah pengelolaan router pelanggan dilaksanakan oleh Telkom, meliputi provisioning dan konfigurasi layanan sampai dengan Customer Edge (CE)/router pelanggan. Berlaku untuk layanan : VPN IP Interactive, VPN IP Gold, VPN IP Silver (optional).
Unmanaged Router. Adalah pengelolaan router pelanggan bisa dilaksanakan oleh pelanggan. Hanya berlaku untuk layanan VPN IP Silver.
